CATLine CAT 6 RT
PUR CAT 6 Gigabit industriële ethernet rupskabel, continu flexibel toepasbaar in rupssystemen en robots, met UL/CSA-keur

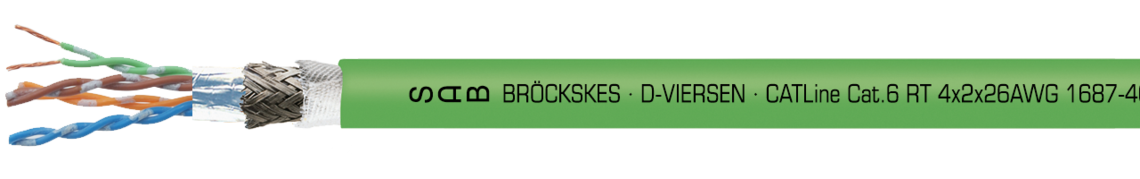

Voorbeeld markering voor CATLine CAT 6 RT (1687-4630): SAB BRÖCKSKES · D-VIERSEN · CATLine Cat.6 RT 4x2x26AWG 1687-4630 UL AWM Style 20549 80°C 300V CSA AWM I/II A/B 80°C 300V FT2 CE
Toepassing
De CATLine CAT 6 RT Gigabit ethernet kabel met UL-keur is geschikt als rupskabel voor toepassingen in rupssystemen en robotkabel, voor gebruik onder ruwe industriele omstandigheden. Denk hierbij aan hoge temperaturen, vervuiling met oliën en vetten, agressieve chemicaliën of vochtigheid. De CAT 6 kabel is uitermate geschikt voor de automatiseringsindustrie.
Bijzondere eigenschappen
- UL/CSA-keur
- Geschikt als robotkabel
- Geschikt als rupskabel
- Torsiehoek tot 180°/m
- Bestand tegen olie
- Halogeenvrij
- Vlamvertragend en zelfdovend volgens IEC 60332-1-2 + EN 60332-1-2 UL Horizontal Flame Test FT2
Verdere informatie
Op aanvraag: +90°C
Opbouw
| Opbouw | 4 x 2 x 26 AWG |
|---|---|
| Ader | Blanke koperlitzen, fijndradig |
| Isolatie | Speciaal polymeer |
| Kleurcodering | Wit-blauw/blauw, wit-oranje/oranje, wit-groen/groen, wit-bruin/bruin |
| Samenslag | Aders per paren (Twisted Pairs), paren samen |
| Omwikkeling | Non-woven tape |
| Afscherming | Aluminium folie |
| Omwikkeling | Non-woven tape |
| Buitenmantel | PUR |
| Kleur | Groen (vergelijkbaar met RAL 6018) |
4 x 2 x 26 AWG
Blanke koperlitzen, fijndradig
Speciaal polymeer
Wit-blauw/blauw, wit-oranje/oranje, wit-groen/groen, wit-bruin/bruin
Aders per paren (Twisted Pairs), paren samen
Non-woven tape
Aluminium folie
Non-woven tape
PUR
Groen (vergelijkbaar met RAL 6018)
Technische data
| Piek bedrijfsspanning | max. 90 V |
|---|---|
| Spanning UL/CSA | 300 V |
| Testspanning | Ader/ader: 2000 V Ader/afscherming: 2000 V |
| Min. buigradius | Vaste toepassing: 5 x d Flexibele toepassing: 10 x d Continu flexibele toepassing: 15 x d |
| Torsiehoek | Tot ± 180°/m |
| Temperatuurbereik | VDE niet bewegend: -40°C/+70°C VDE bewegend: -40°C/+70°C UL/CSA: tot+ 80°C |
| Halogeenvrij | Volgens IEC 60754-1 + VDE 0482-754-1 |
| Brandprestaties | flammhemmend und selbstverlöschend nach IEC 60332-1-2 + VDE 0482-332-1-2 |
| Oliebestendigheid | TMPU nach EN 50363-10-2 + VDE 0207-363-10-2 |
| Karakteristieke impedantie (100 MHz) | 100Ω ± 10Ω, vervult de elektrische en tranmissievereisten bij hoge frequentie volgens EN 50288-5-2 / CAT 6 |
| Flexibiliteit | Zeer goed |
| Schadstofffrei | Volgens de RoHS-richtlijnen van de Europese Unie |
max. 90 V
300 V
Ader/ader: 2000 V
Ader/afscherming: 2000 V
Vaste toepassing: 5 x d
Flexibele toepassing: 10 x d
Continu flexibele toepassing: 15 x d
Tot ± 180°/m
VDE niet bewegend: -40°C/+70°C
VDE bewegend: -40°C/+70°C
UL/CSA: tot+ 80°C
Volgens IEC 60754-1 + VDE 0482-754-1
flammhemmend und selbstverlöschend nach IEC 60332-1-2 + VDE 0482-332-1-2
TMPU nach EN 50363-10-2 + VDE 0207-363-10-2
100Ω ± 10Ω, vervult de elektrische en tranmissievereisten bij hoge frequentie volgens EN 50288-5-2 / CAT 6
Zeer goed
Volgens de RoHS-richtlijnen van de Europese Unie
