CATLine CAT 6A R
Halogeenvrije CAT 6A industriële ethernet kabel voor treinen en spoorwegindustrie, volgens EN 45545
Voorbeeld markering voor SABIX R 691 FRNC CAT6 C1 66912604: SAB BRÖCKSKES · D-VIERSEN · SABIX R 691 FRNC CAT6 C1 4 x 2 x 26 AWG CE
Toepassing
Datakabel CAT 6 A volgens EN 45545-2 is een halogeenvrije SAB Rail CAT 6 Gigabit industriële ethernet kabel, uitermate geschikt voor inzet in railvoertuigen Deze CAT 6A kabel is halogeenvrij, vlamvertragend en zelfdovend.
Bijzondere eigenschappen
- Halogeenvrij
- Geen brandverspreiding
- Vlamvertragend en zelfdovend
- Voldoet aan de brandveiligheidseisen R15 (EL1A) volgens EN 45545-2 voor gevarenniveaus HL1-3
Verdere informatie

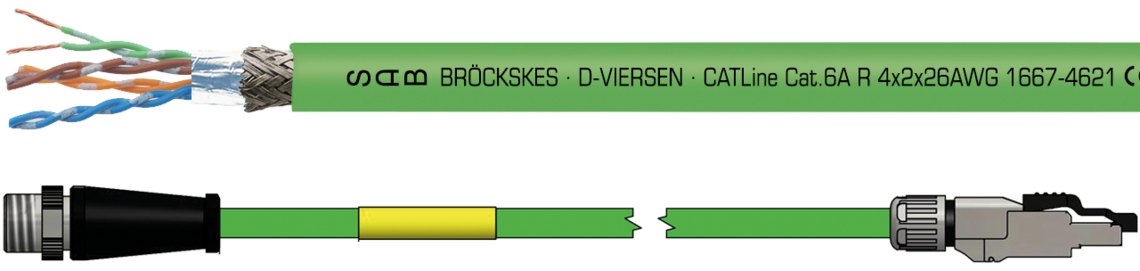

- Kabelassemblage mogelijk; ook als geconfectioneerde kabel met bijvoorbeeld M12/RJ45 stekkers
Opbouw
| Ader | Vertinde koperlitzen, fijndradig |
|---|---|
| Isolatie | PE |
| Kleurcodering | Witte aders genummerd 1-4 (+ blauw, oranje, groen, bruin) |
| Samenslag | Twisted Pairs, omwikkeld met PETP-folie en aluminium folie |
| Omwikkeling | Non-woven tape |
| Afscherming | Aluminium folie en vlechtwerk van vertind koper |
| Buitenmantel | Speciaal SABIX® |
| Kleur | Groen (vergelijkbaar met RAL 6018) |
Vertinde koperlitzen, fijndradig
PE
Witte aders genummerd 1-4 (+ blauw, oranje, groen, bruin)
Twisted Pairs, omwikkeld met PETP-folie en aluminium folie
Non-woven tape
Aluminium folie en vlechtwerk van vertind koper
Speciaal SABIX®
Groen (vergelijkbaar met RAL 6018)
Technische data
| Piek bedrijfsspanning | max. 350 V |
|---|---|
| Testspanning | Ader/ader: 1500 V Ader/afscherming: 1200 V |
| Temperatuurbereik | Vaste toepassing: -40/+70°C Flexibele toepassing: -30/+70 °C |
| Min. buigradius | Vaste toepassing: 5 x d Flexibele toepassing: 12 x d |
| Karakteristieke impedantie | 100Ω ± 10Ω, vervult de elektrische en transmissievereisten bij hoge frequentie volgens EN 50288-5-2 (CAT 6 acc. to EN 50173-1) |
| Halogeenvrij | Volgens DIN VDE 0472 deel 815 + IEC 60754-1 |
| Brandprestaties | Vlamvertragend en zelfdovend volgens IEC 60332-1 and EN 60332-1-2, geen vlamverspreiding volgens IEC 60332-3-25, EN 60332-3-25 and EN 50266-2-5 voor diameter > 6 mm < 12 mm, NF C 32-070 C1 |
| Rookdichtheid | Volgens IEC 61034-1 and EN 61034-1, doorschijnendheid > 60% |
| Toxiciteit | FED t30 < 1 volgens DIN EN 5510-2 sectie C 3.3 |
| Flexibiliteit | Goed |
| Afwezigheid van schadelijke stoffen | Volgens RoHS-richtlijnen van de Europese Unie |
max. 350 V
Ader/ader: 1500 V
Ader/afscherming: 1200 V
Vaste toepassing: -40/+70°C
Flexibele toepassing: -30/+70 °C
Vaste toepassing: 5 x d
Flexibele toepassing: 12 x d
100Ω ± 10Ω, vervult de elektrische en transmissievereisten bij hoge frequentie volgens EN 50288-5-2 (CAT 6 acc. to EN 50173-1)
Volgens DIN VDE 0472 deel 815 + IEC 60754-1
Vlamvertragend en zelfdovend volgens IEC 60332-1 and EN 60332-1-2, geen vlamverspreiding volgens IEC 60332-3-25, EN 60332-3-25 and EN 50266-2-5 voor diameter > 6 mm < 12 mm, NF C 32-070 C1
Volgens IEC 61034-1 and EN 61034-1, doorschijnendheid > 60%
FED t30 < 1 volgens DIN EN 5510-2 sectie C 3.3
Goed
Volgens RoHS-richtlijnen van de Europese Unie
