CATLine CAT 7A RT
PUR CAT 7A Gigabit industriële ethernet kabel, continu flexibel toepasbaar in robots, met UL/CSA keur

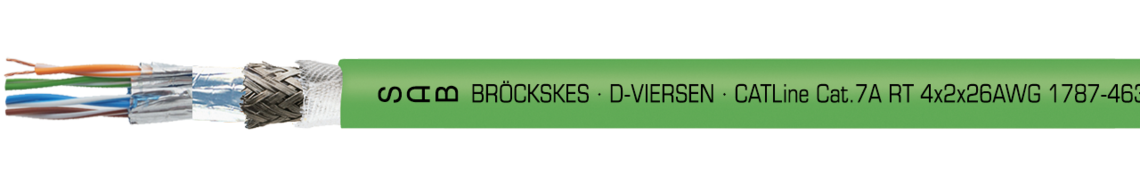

Voorbeeld markering voor CATLine CAT 7A RT: SAB BRÖCKSKES · D-VIERSEN · CATLine Cat.7A RT 4x2x26AWG 1787-4631 UL AWM Style 20549 80°C 300V CSA AWM I/II A/B 80°C 300V FT2 CE
Toepassing
Onze CAT 7 en CAT 7A industriële ethernet robotkabel zijn uitermate geschikt voor toepassingen die onderheven zijn aan ruwe industriële invloeden, zoals hoge temperaturen, oliën en vetten, agressieve chemicaliën of vocht, zoals deze voornamelijk in automatisering gelden.
Bijzondere eigenschappen
- UL/CSA goedkeuring
- Geschikt als robotkabel in robots
- Bestand tegen olie
- Halogeenvrij
- Flexibel
- Torsiehoek tot ± 180°/m
- Vlamvertragend en zelfdovend volgens IEC 60332-1 + EN 60332-1-2, UL Horizontal Flame Test FT2
Verdere informatie
- Kabelassemblage mogelijk; ook als geconfectioneerde kabel met M12/RJ45 stekker mogelijk
- Op aanvraag +90°C mogelijk
Opbouw
| Opbouw | 4 x 2 x 26 AWG + 4 x 2 x 24 AWG |
|---|---|
| Ader | Blanke koperlitzen, fijndradig |
| Isolatie | Speciaal polymeer |
| Kleurcodering | Wit-blauw/blauw, wit-oranje/oranje, wit-groen/groen, wit-bruin/bruin |
| Samenslag | Aders per paren samengeslagen, paren met folie afgeschermd, paren samengeslagen |
| Afscherming | Vlechtwerk van vertind koper |
| Omwikkeling | Non-woven tape |
| Buitenmantel | PUR |
| Kleur | Groen (vergelijkbaar met RAL 6018) |
4 x 2 x 26 AWG + 4 x 2 x 24 AWG
Blanke koperlitzen, fijndradig
Speciaal polymeer
Wit-blauw/blauw, wit-oranje/oranje, wit-groen/groen, wit-bruin/bruin
Aders per paren samengeslagen, paren met folie afgeschermd, paren samengeslagen
Vlechtwerk van vertind koper
Non-woven tape
PUR
Groen (vergelijkbaar met RAL 6018)
Technische data
| Piek bedrijfsspanning | max. 90 V |
|---|---|
| Spanning UL/CSA | 300 V |
| Testspanning | Ader/ader: 2000 V Ader/afscherming: 2000 V |
| Min. buigradius | Vaste toepassing: 5 x d Flexibele toepassing: 10 x d |
| Torsiehoek | Tot ± 180°/m |
| Temperatuurbereik | VDE niet bewegend: -40°C/+70°C VDE bewegend: -40°C/+70°C UL/CSA: tot +80°C |
| Halogeenvrij | Volgens IEC 60754-1 + VDE 0482-754-1 |
| Brandprestaties | flammhemmend und selbstverlöschend nach IEC 60332-1-2 + VDE 0482-332-1-2 |
| Oliebestendigheid | TMPU nach EN 50363-10-2 + VDE 0207-363-10-2 |
| Karakteristieke impedantie (100 MHz) | 100Ω ± 10Ω, vervult die elektrische en transmissievereisten bij hoge frequentie volgens EN 50288-9-2 + VDE 0819-9-2 / CAT 7A |
| Flexibiliteit | Zeer goed |
| Afwezigheid van schadelijke stoffen | Volgens de RoHS-richtlijnen van de Europese Unie |
max. 90 V
300 V
Ader/ader: 2000 V
Ader/afscherming: 2000 V
Vaste toepassing: 5 x d
Flexibele toepassing: 10 x d
Tot ± 180°/m
VDE niet bewegend: -40°C/+70°C
VDE bewegend: -40°C/+70°C
UL/CSA: tot +80°C
Volgens IEC 60754-1 + VDE 0482-754-1
flammhemmend und selbstverlöschend nach IEC 60332-1-2 + VDE 0482-332-1-2
TMPU nach EN 50363-10-2 + VDE 0207-363-10-2
100Ω ± 10Ω, vervult die elektrische en transmissievereisten bij hoge frequentie volgens EN 50288-9-2 + VDE 0819-9-2 / CAT 7A
Zeer goed
Volgens de RoHS-richtlijnen van de Europese Unie
