CATLine CAT 7A S
PUR CAT 7A Gigabit industriële ethernet kabel, continu flexibel toepasbaar in rupssystemen, met UL/CSA keur

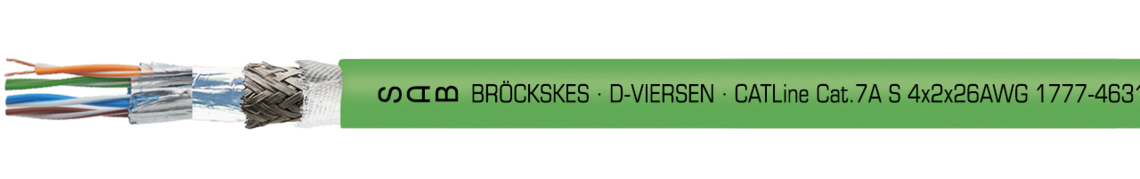

Voorbeeld markering voor CATLine CAT 7A S (1777-4631): SAB BRÖCKSKES · D-VIERSEN · CATLine Cat.7A S 4x2x26AWG 1777-4631 UL AWM Style 20549 80°C 300V CSA AWM I/II A/B 80°C 300V FT2 CE
Toepassing
De CATLine CAT 7A S, geschikt als rupskabel in kabelrupssystemen, is een industriële ethernet kabel die continu flexibele inzetbaar is onder ruwe industriële omstandigheden. Denk hierbij aan hoge temperaturen, oliën en vetten, agressieve chemicaliën of vocht
Bijzondere eigenschappen
- UL/CSA gekeurd
- Geschikt als rupskabel in rupssystemen
- Bestand tegen olie
- Hoogflexibel
- Halogeenvrij
- Vlamvertragend en zelfdovend volgens IEC 60332-1 + EN 60332-1-2, UL Horizontal Flame Test FT2
Verdere informatie

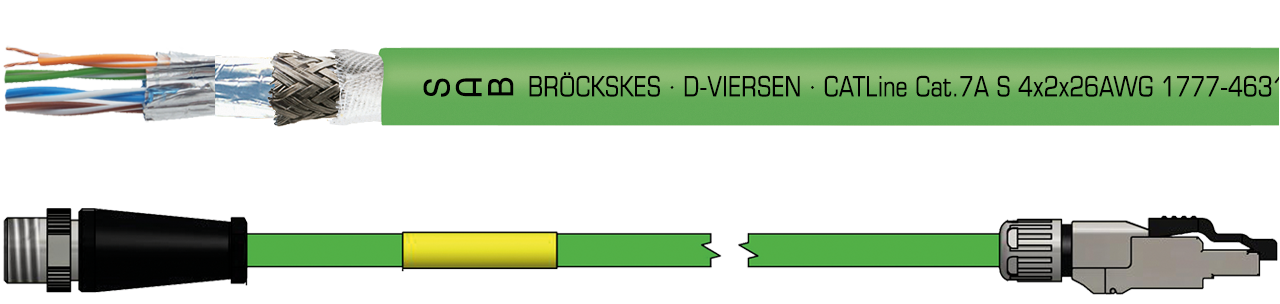

- Kabelassemblage mogelijk; ook als geconfectioneerde kabel met bijvoorbeeld M12/RJ45 stekker
- Op aanvraag +90°C
Opbouw
| Opbouw | 4 x 2 x 26 AWG + 4 x 2 x 24 AWG |
|---|---|
| Ader | Blanke koperlitzen, fijndradig |
| Isolatie | Speciaal polymeer |
| Kleurcodering | Wit-blauw/blauw, wit-oranje/oranje, wit-groen/groen, wit-bruin/bruin |
| Samenslag | Aders per paren samengeslagen, paren afgeschermd met folie, paren samengeslagen |
| Afscherming | Gealuminiseerde non-woven tape |
| Omwikkeling | Non-woven tape |
| Buitenmantel | PUR |
| Kleur | Groen (vergelijkbaar met RAL 6018) |
4 x 2 x 26 AWG + 4 x 2 x 24 AWG
Blanke koperlitzen, fijndradig
Speciaal polymeer
Wit-blauw/blauw, wit-oranje/oranje, wit-groen/groen, wit-bruin/bruin
Aders per paren samengeslagen, paren afgeschermd met folie, paren samengeslagen
Gealuminiseerde non-woven tape
Non-woven tape
PUR
Groen (vergelijkbaar met RAL 6018)
Technische data
| Piek bedrijfsspanning | max. 90 V |
|---|---|
| Spanning UL/CSA | 300 V |
| Testspanning | Ader/ader: 2000 V Ader/afscherming: 2000 V |
| Min. buigradius | Vaste toepassing: 5 x d Flexibele toepassing: 10 x d Continu flexibele toepassing: 15 x d |
| Temperatuurbereik | VDE niet bewegend: -40°C/+70°C VDE bewegend: -40°C/+70°C UL/CSA: tot +80°C |
| Halogeenvrij | Volgens IEC 60754-1 + VDE 0482-754-1 |
| Brandprestaties | flammhemmend und selbstverlöschend nach IEC 60332-1-2 + VDE 0482-332-1-2 |
| Oliebestendigheid | TMPU nach EN 50363-10-2 + VDE 0207-363-10-2 |
| Karakteristieke impendatie (100 MHz) | 100Ω ± 10Ω, vervult de elektrische en transmissievereisten bij hoge frequentie volgens EN 50288-9-2 + VDE 0819-9-2 / CAT 7A |
| Flexibiliteit | Zeer goed |
| Afwezigheid van schadelijke stoffen | Volgens de RoHS-richtlijnen van de Europese Unie |
max. 90 V
300 V
Ader/ader: 2000 V
Ader/afscherming: 2000 V
Vaste toepassing: 5 x d
Flexibele toepassing: 10 x d
Continu flexibele toepassing: 15 x d
VDE niet bewegend: -40°C/+70°C
VDE bewegend: -40°C/+70°C
UL/CSA: tot +80°C
Volgens IEC 60754-1 + VDE 0482-754-1
flammhemmend und selbstverlöschend nach IEC 60332-1-2 + VDE 0482-332-1-2
TMPU nach EN 50363-10-2 + VDE 0207-363-10-2
100Ω ± 10Ω, vervult de elektrische en transmissievereisten bij hoge frequentie volgens EN 50288-9-2 + VDE 0819-9-2 / CAT 7A
Zeer goed
Volgens de RoHS-richtlijnen van de Europese Unie
