USB 2.0 S UL/CSA
Hoogflexibele USB 2.0 rupskabel met UL / CSA keur, toepasbaar in kabelrupssystemen

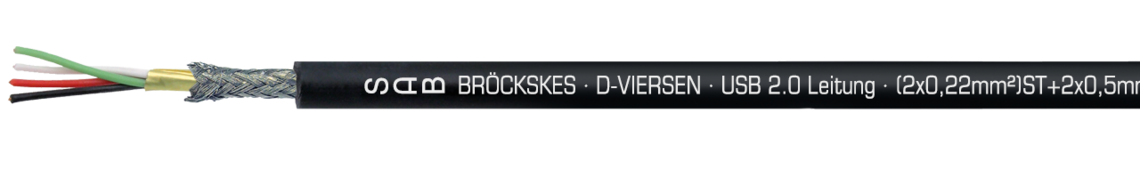

Voorbeeld markering voor USB 2.0 kabel met UL (0601-1122): SAB BRÖCKSKES · D-VIERSEN · USB 2.0 S UL/CSA (2 x 0,22 mm²) ST + 2 x 0,5 mm² 0601-1122 UL AWM Style 21198 80°C 300V CSA AWM I/II A/B 80°C 300V FT2 CE
Toepassing
De USB 2.0 rupskabel, geschikt voor toepassingen in kabelrupssystemen, is continu flexibel inzetbaar en is uitgerust met UL/CSA keur. Deze zeer flexibele USB 2.0 kabel is afgeschermd met een vlechtwerk van vertind koper.
Bijzondere eigenschappen
- UL/CSA gekeurd
- Rupskabel; geschikt voor kabelrupssystemen
- Halogeenvrij
- Zeer goed bestand tegen oliën
- Tranmissielengte tot 10 meter
- Uitstekende overdrachtseigenschappen
Verdere informatie
- Kabelassemblage mogelijk; ook als geassembleerde kabel met USB type A en type B stekkers
Opbouw
| Opbouw | (2 x 0,22 mm²) ST + 2 x 0,5 mm² |
|---|---|
| Ader | Blanke koperlitzen (0,50 mm²) Verzilverde litzen (0,22 mm²) |
| Isolatie | SABIX® |
| Kleurcodering | Zwart, rood (0,50 mm²), wit, groen (0,22 mm²) |
| Samenslag | 2 x 0,22 mm² omwikkeld met aluminium folie, samen met 0,5 mm² |
| Omwikkeling | Non-woven tape |
| Afscherming | Vlechtwerk van vertind koper |
| Omwikkeling | Non-woven tape |
| Buitenmantel | PUR |
| Kleur | Zwart (RAL 9005) |
(2 x 0,22 mm²) ST + 2 x 0,5 mm²
Blanke koperlitzen (0,50 mm²)
Verzilverde litzen (0,22 mm²)
SABIX®
Zwart, rood (0,50 mm²), wit, groen (0,22 mm²)
2 x 0,22 mm² omwikkeld met aluminium folie, samen met 0,5 mm²
Non-woven tape
Vlechtwerk van vertind koper
Non-woven tape
PUR
Zwart (RAL 9005)
Technische data
| Piek bedrijfsspanning | max. 350 V |
|---|---|
| Spanning UL/CSA | 300 V |
| Testspanning | Ader/ader 2000 V Ader/afscherming 2000 V |
| Temperatuurbereik | Vaste toepassing: -30/+70 °C flexibele toepassing: -5/+70°C UL/CSA: tot + 80°C |
| Min. buigradius | Vaste toepassing: 5 x d Flexibele toepassing: 6 x d Continu flexibele toepassing: 7,5 x d |
| Halogeenvrij | Volgens DIN VDE 0472 deel 815 + IEC 60754-1 |
| Oliebestendigheid | TMPU volgens DIN VDE 0282 deel 10 + HD 22.10 |
| Afwezigheid van schadelijke stoffen | Volgens de RoHS-richtlijnen van de Europese Unie |
max. 350 V
300 V
Ader/ader 2000 V
Ader/afscherming 2000 V
Vaste toepassing: -30/+70 °C
flexibele toepassing: -5/+70°C
UL/CSA: tot + 80°C
Vaste toepassing: 5 x d
Flexibele toepassing: 6 x d
Continu flexibele toepassing: 7,5 x d
Volgens DIN VDE 0472 deel 815 + IEC 60754-1
TMPU volgens DIN VDE 0282 deel 10 + HD 22.10
Volgens de RoHS-richtlijnen van de Europese Unie
