S IBL 605
PUR Interbus-Loop kabel voor kabelrupssystemen

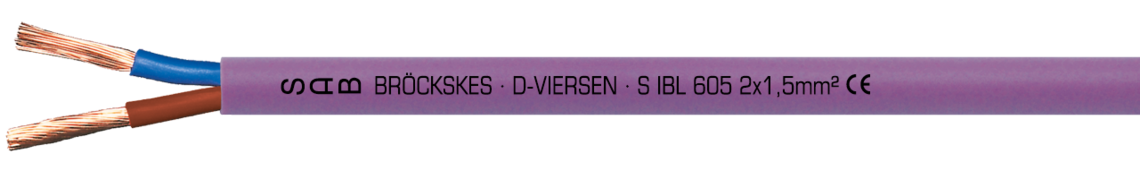

Voorbeeld markering voor S IBL 605 (0605-2853): SAB BRÖCKSKES · D-VIERSEN · S IBL 605 2 x 1,5 mm² en huidige metermarkering CE
Toepassing
S IBL 605 is een PUR Interbus-Loop kabel voor kabelrupssystemen, geschikt voor toepassingen onderhevig aan extreme weersinvloeden. De minimale buigradius bedraagt 15 x d en de piek bedrijfsspaning is max. 350 V. De S IBL 605 wordt toegepast als datatransmissie kabel of voor sensoren. De drie-aderige Interbus-Loop kabel wordt toegepast voor actoren. Deze Interbus-Loop kabels zijn ook geschikt voor Interbus-Loop 2.
Bijzondere eigenschappen
- Geschikt voor kabelrupssystemen
- Halogeenvrij
- Goede oliebestendigheid
- Goede chemische bestendigheid
- Goede weersbestendigheid
- Ook geschikt voor Interbus Loop 2
Opbouw
| Ader | Blanke koperlitzen volgens IEC 60228, EN 60228, VDE 0295, klasse 6 |
|---|---|
| Isolatie | TPE-E |
| Kleurcodering | Volgens HD 308 (VDE 0293 deel 308); Groengele aardedraad vanaf 3 aders |
| Samenslag | Speciaal aangepaste lagen met netting tape en een extra laag non-woven tape over de buitenste laag |
| Buitenmantel | PUR, TMPU volgens DIN VDE 0282 deel 10 met ruw oppervlak |
| Kleur | Roodlila (RAL 4001) |
Blanke koperlitzen volgens IEC 60228, EN 60228, VDE 0295, klasse 6
TPE-E
Volgens HD 308 (VDE 0293 deel 308);
Groengele aardedraad vanaf 3 aders
Speciaal aangepaste lagen met netting tape en een extra laag non-woven tape over de buitenste laag
PUR, TMPU volgens DIN VDE 0282 deel 10 met ruw oppervlak
Roodlila (RAL 4001)
Technische data
| Piek bedrijfsspanning | max. 350 V |
|---|---|
| Testspanning | 1000 V |
| Min. buigradius | 15 x d |
| Karakteristieke impedantie | bij 250 MHz - 10 MHz: voor 2-aderige kabels 75Ω +/- 15% |
| Afwezigheid van schadelijke stoffen | Volgens de RoHS-richtlijnen van de Europese Unie |
| Temperatuurbereik | Vaste toepassing: -50/+90°C Flexibele toepassing: -40/+90°C |
| Stralingsweerstand | 5 x 10^7 cJ/kg |
| Halogeenvrij | Volgens DIN VDE 0472 deel 815 + IEC 60754-1 |
| Corrosiviteit van verbrandingsgassen | Volgens IEC 60754-2 & EN 50267-2-2 + VDE 0482 deel 267-2-2 - geen ontwikkeling van bijtende brandgassen |
| Oliebestendigheid | Heel goed - TMPU volgens DIN VDE 0282 deel 10 |
| Flexibiliteit | Heel goed |
| Chemische bestendigheid | Goed bestand tegen zuren, logen, oplosmiddelen, hydraulische vloeistoffen, etc. |
| Toepassing in kabelrupssystemen | Aanbevolen |
| Weersbestendigheid | Heel goed |
| Continu flexibel toepasbaar | Heel goed |
