S PB 644
PUR PROFIBUS kabel voor kabelrupssystemen

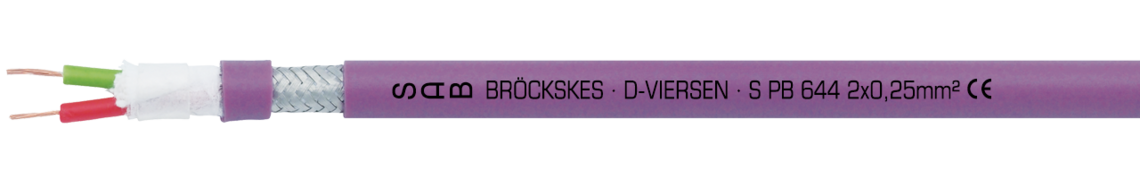

Voorbeeld markering voor S PB 644 (0644-2251): SAB BRÖCKSKES · D-VIERSEN · S PB 644 2 x 0,25 mm² CE
Toepassing
Bijzondere eigenschappen
- Geschikt voor kabelrupssystemen
- Zeer goede weersbestendigheid
- Zeer goede oliebestendigheid
- Eenvoudige installatie en onderhoud
Opbouw
| Ader | Blanke koperlitzen, extra fijndradig |
|---|---|
| Isolatie | PE, 2YI1 volgens DIN VDE 0207 deel 2 |
| Kleurcodering | Rood, groen (PA) DIN 47100 (Type B) |
| Samenslag | In lagen |
| Omwikkeling | PETP-folie |
| Afscherming | Vlechtwerk van vertind koper |
| Buitenmantel | PUR, TMPU volgens DIN VDE 0282 deel 10 met ruw oppervlak |
Blanke koperlitzen, extra fijndradig
PE, 2YI1 volgens DIN VDE 0207 deel 2
Rood, groen (PA)
DIN 47100 (Type B)
In lagen
PETP-folie
Vlechtwerk van vertind koper
PUR, TMPU volgens DIN VDE 0282 deel 10 met ruw oppervlak
Technische data
| Piek bedrijfsspanning | max. 350 V |
|---|---|
| Testspanning | 1500 V |
| Min. buigradius | 7,5 x d 12 x d continu flexibel |
| Karakteristieke impedantie | Type B: bij > 100 KHz 100 Ω - 130 Ω PA: bij 31.25 kHz 100 Ω +/- 20% |
| Afwezigheid van schadelijke stoffen | Volgens de RoHS-richtlijnen van de Europese Unie |
| Temperatuurbereik | Vaste toepassing: -40/+70°C Flexibele toepassing: -40/+70°C |
| Oliebestendigheid | Heel goed - TMPU volgens DIN VDE 0282 deel 10 |
| Geschikt voor vaste toepassing | Ja |
| Geschikt voor flexibele toepassing | Ja |
| Geschikt voor kabelrupssystemen | Ja |
| Weerbestendigheid | Heel goed |
max. 350 V
1500 V
7,5 x d
12 x d continu flexibel
Type B: bij > 100 KHz 100 Ω - 130 Ω
PA: bij 31.25 kHz 100 Ω +/- 20%
Volgens de RoHS-richtlijnen van de Europese Unie
Vaste toepassing: -40/+70°C
Flexibele toepassing: -40/+70°C
Heel goed - TMPU volgens DIN VDE 0282 deel 10
Ja
Ja
Ja
Heel goed
