USB 3.0 M

Flexibele USB 3.0 kabel voor medische toepassingen

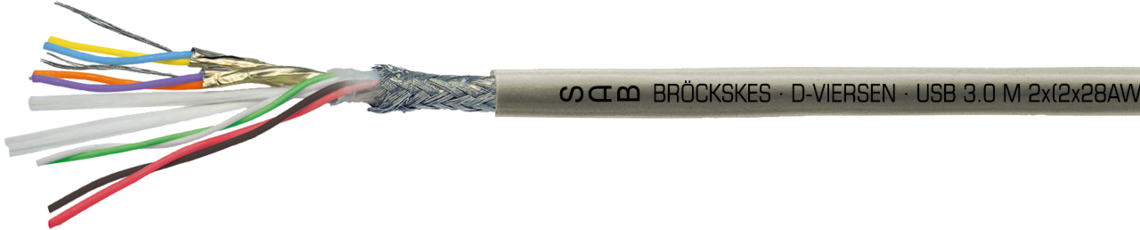

Voorbeeld markering voor USB 3.0 M (0606-1018): SAB BRÖCKSKES · D-VIERSEN · USB 3.0 M 2x(2x28AWG)ST+2x28AWG+2x26AWG 0606-1018 CE

Datablad van USB 3.0 M downloaden

Vragen over onze producten?

Toepassing

De biocompatibele USB 3.0 M kabel is flexibel, de mantel is adhesie-arm en de USB 3.0 M wordt ingezet voor medische toepassingen. Deze hittebestendige USB 3.0 kabel heeft een hoge kerf- en scheursterkte.

Bijzondere eigenschappen

Biocompatibel mantelmateriaal
Biologische onschadelijkheid volgens EN ISO 10993-1, cytotoxiciteit volgens EN ISO 10993-5
Hittebestendig
Hoge kerf- en scheursterkte
Zeer goede flexibiliteit
Mantel adhesie-arm
Transmissielengtes tot 3 meter (>3 meter op aanvraag)
Uitstekende overdrachtseigenschappen

Verdere informatie

Transmissielengtes tot 3 meter (>3 meter op aanvraag; neem contact met ons op)
Kabelassemblage mogelijk; ook als geassembleerde kabel met bijvoorbeeld USB type A en type B stekkers

Opbouw

Ader	28 AWG: verzilverde koperlitzen, fijndradig 26 AWG: vertinde koperllitzen, fijndradig
Isolatie	FEP
Kleurcodering	28 AWG: geel, blauw + oranje, violet (USB 3.0), groen, wit (USB 2.0) 26 AWG: Rood, zwart (stroomvoorziening)
Samenslag	USB 3.0 per paar samengeslagen (twisted pair) en afgeschermd, USB 2.0 per paar samengeslagen (twisted pair), alle elementen samen
Aardedraad	Blanke koperlitze, fijndradig
Afscherming	Aluminium folie
Samenslag	alle USB 3.0 elementen samengeslagen
Omwikkeling	Folie
Afscherming	Vlechtwerk van vertind koper
Mantelmateriaal	SABmed S
Kleur	Grijs (RAL 7000)

Ader

28 AWG: verzilverde koperlitzen, fijndradig

26 AWG: vertinde koperllitzen, fijndradig

Isolatie

FEP

Kleurcodering

28 AWG: geel, blauw + oranje, violet (USB 3.0), groen, wit (USB 2.0)

26 AWG: Rood, zwart (stroomvoorziening)

Samenslag

USB 3.0 per paar samengeslagen (twisted pair) en afgeschermd,

USB 2.0 per paar samengeslagen (twisted pair),

alle elementen samen

Aardedraad

Blanke koperlitze, fijndradig

Afscherming

Aluminium folie

Samenslag

alle USB 3.0 elementen samengeslagen

Omwikkeling

Folie

Afscherming

Vlechtwerk van vertind koper

Mantelmateriaal

SABmed S

Kleur

Grijs (RAL 7000)

Technische data

Piek bedrijfsspanning	max. 50 V
Testspanning	Ader/ader 600 V Ader/afscherming 600 V
Min. buigradius	Vaste toepassing: 5 x d Vrij bewegend: 10 x d
Temperatuurbereik	Niet bewegend: -40/+180 °C Bewegend: -25/+180 °C
Karakteristieke impedantie van de dataparen	nom. 90Ω
Afwezigheid van schadelijke stoffen	Volgens de RoHS-richtlijnen van de Europese Unie

Piek bedrijfsspanning

max. 50 V

Testspanning

Ader/ader 600 V

Ader/afscherming 600 V

Min. buigradius

Vaste toepassing: 5 x d

Vrij bewegend: 10 x d

Temperatuurbereik

Niet bewegend: -40/+180 °C

Bewegend: -25/+180 °C

Karakteristieke impedantie van de dataparen

nom. 90Ω

Afwezigheid van schadelijke stoffen

Volgens de RoHS-richtlijnen van de Europese Unie
