CATLine CAT 5e BL
CAT 5e halogeenvrije ethernetkabel ABS en UL gekeurd, geschikt voor de scheepvaart

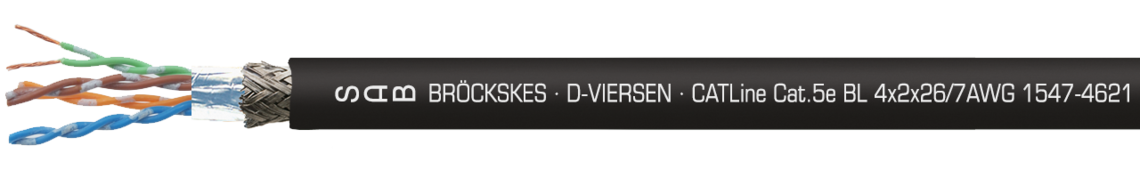

Voorbeeld markering voor CATLine CAT 5e BL (1547-4621): SAB BRÖCKSKES · D-VIERSEN · Cat.5e BL 4x2x26 AWG 1747-4421 UL AWM Style 21080 75°C 300V CE
Toepassing
CAT 5e halogeenvrije ethernetkabel ABS en UL gekeurd, geschikt voor de scheepvaart
Bijzondere eigenschappen
- ABS gekeurd
- TR IEC 60092-370
- Halogeenvrij
- Vlamvertragend en zelfdovend
- Geen vlamverspreiding
- UL gekeurd
- EAC gekeurd
Opbouw
| Opbouw | 2 x 2 x 24 AWG 2 x 2 x 22 AWG 4 x 2 x 26 AWG |
|---|---|
| Ader | Blanke koperlitzen, fijndradig |
| Isolatie | Speciaal polymeer |
| Kleurcodering | 2 x 2 x 24 AWG en 2 x 2 x 22 AWG: Blauw, geel, wit, oranje
4 x 2 x 26 AWG: Wit-blauw/blauw, wit-oranje/oranje, wit-groen/groen, wit-bruin/bruin |
| Samenslag | 2 x 2 x 24 AWG en 2 x 2 x 22 AWG: quad 4 x 2 x 26 AWG: aders per paar samengeslagen, paren samengeslagen |
| Afscherming | Vlechtwerk van vertind koper |
| Buitenmantel | Speciaal SABIX® |
| Kleur | Zwart |
2 x 2 x 24 AWG
2 x 2 x 22 AWG
4 x 2 x 26 AWG
Blanke koperlitzen, fijndradig
Speciaal polymeer
2 x 2 x 24 AWG en 2 x 2 x 22 AWG:
Blauw, geel, wit, oranje
4 x 2 x 26 AWG:
Wit-blauw/blauw, wit-oranje/oranje, wit-groen/groen, wit-bruin/bruin
2 x 2 x 24 AWG en 2 x 2 x 22 AWG: quad
4 x 2 x 26 AWG: aders per paar samengeslagen, paren samengeslagen
Vlechtwerk van vertind koper
Speciaal SABIX®
Zwart
Technische data
| Piek bedrijfsspanning | max. 90 V |
|---|---|
| Spanning UL | 300 V |
| Testspanning | Ader/ader: 2000 V Ader/afscherming: 2000 V |
| Min. buigradius | Vaste toepassing: 5 x d Flexibele toepassing (7-dradig): 10 x d |
| Temperatuuurbereik VDE | Vaste toepassing: -40°C / +70 °C Flexibele toepassing: -30°C / +70 °C UL: tot + 75°C |
| Halogeenvrij | Volgens IEC 60754-1 + VDE 0482-754-1 |
| Brandprestaties | Vlamvertragend en zelfdovend volgens IEC 60332-1-2 + VDE 0482-332-1-2, Geen vlamverspreiding volgens IEC 60332-3-22 + VDE 0482-332-3-22 Cat. A, UL Horizontal Flame Test FT2, UL AWM Style 21080 |
| Corrosiviteit van brandgassen | IEC 60754-2 + VDE 0482-754-2 - geen ontwikkeling van bijtende brandgassen |
| Rookdichtheid | Volgens DIN EN 61034 |
| Karakteristieke impedantie (100 MHz) | 100Ω ± 10Ω, voldoet aan de elektrische en transmissievereisten bij hoge frequentie gebaseerd op EN 50288-2-2 / CAT 5 |
| Flexibiliteit | Goed |
| Afwezigheid van schadelijke stoffen | Volgens de RoHS-richtlijnen van de Europese Unie |
max. 90 V
300 V
Ader/ader: 2000 V
Ader/afscherming: 2000 V
Vaste toepassing: 5 x d
Flexibele toepassing (7-dradig): 10 x d
Vaste toepassing: -40°C / +70 °C
Flexibele toepassing: -30°C / +70 °C
UL: tot + 75°C
Volgens IEC 60754-1 + VDE 0482-754-1
Vlamvertragend en zelfdovend volgens IEC 60332-1-2 + VDE 0482-332-1-2,
Geen vlamverspreiding volgens IEC 60332-3-22 + VDE 0482-332-3-22 Cat. A,
UL Horizontal Flame Test FT2, UL AWM Style 21080
IEC 60754-2 + VDE 0482-754-2 - geen ontwikkeling van bijtende brandgassen
Volgens DIN EN 61034
100Ω ± 10Ω, voldoet aan de elektrische en transmissievereisten bij hoge frequentie gebaseerd op EN 50288-2-2 / CAT 5
Goed
Volgens de RoHS-richtlijnen van de Europese Unie
