CATLine CAT 6A BL
CAT 6A halogeenvrije ethernetkabel ABS en UL gekeurd, geschikt voor de scheepvaart

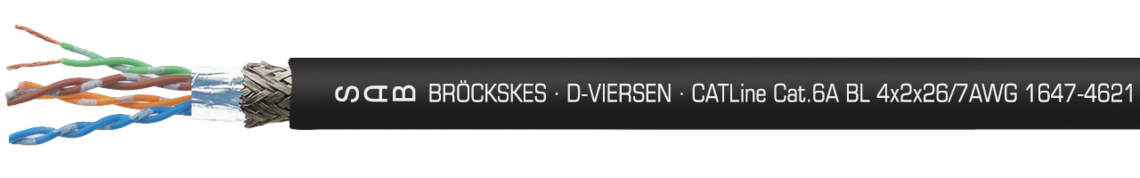

Voorbeeld markering voor CATLine CAT 6A BL (1647-4621): SAB BRÖCKSKES · D-VIERSEN · Cat.6A BL 4x2x26AWG 1747-4421 UL AWM Style 21080 75°C 300V CE
Toepassing
CAT 6A halogeenvrije ethernetkabel ABS en UL gekeurd, geschikt voor de scheepvaart. Opbouw: 4 x 2 x 24 AWG; 4 x 2 x 26 AWG
Bijzondere eigenschappen
- ABS gekeurd
- TR IEC 60092-370
- Halogeenvrij
- Vlamvertragend en zelfdovend
- Geen vlamverspreiding
- UL gekeurd
- EAC gekeurd
Opbouw
| Opbouw | 4 x 2 x 24 AWG 4 x 2 x 26 AWG |
|---|---|
| Ader | Blanke koperlitzen, fijndradig |
| Isolatie | Speciaal polymeer |
| Kleurcodering | Wit-blauw/blauw, wit-oranje/oranje, wit-groen/groen, wit-bruin/bruin |
| Samenslag | Aders per paren samengeslagen, paren samengeslagen |
| Afscherming | Vlechtwerk van vertind koper |
| Buitenmantel | Speciaal SABIX® |
| Buitenmantel | Zwart |
4 x 2 x 24 AWG
4 x 2 x 26 AWG
Blanke koperlitzen, fijndradig
Speciaal polymeer
Wit-blauw/blauw, wit-oranje/oranje, wit-groen/groen, wit-bruin/bruin
Aders per paren samengeslagen, paren samengeslagen
Vlechtwerk van vertind koper
Speciaal SABIX®
Zwart
Technische data
| Piek bedrijfsspanning | max. 90 V |
|---|---|
| Spanning UL | 300 V |
| Testspanning | Ader/ader 2000 V Ader/afscherming 2000 V |
| Min. buigradius | Vaste toepassing: 5 x d Vaste toepasing (7-dradig): 10 x d |
| Temperatuurbereik VDE | Vaste toepassing: -40°C / +70 °C Flexibele toepassing: -30°C / +70 °C UL: tot + 75°C |
| Halogeenvrij | Volgens IEC 60754-1 + VDE 0482-754-1 |
| Brandprestaties | Vlamvertragend en zelfdovend volgens IEC 60332-1-2 + VDE 0482-332-1-2, Geen brandverspreiding volgens IEC 60332-3-22 + VDE 0482-332-3-22 Cat. A, UL Horizontal Flame Test FT2, UL AWM Style 21080 |
| Corrossiviteit van brandgassen | IEC 60754-2 + VDE 0482-754-2 - Geen ontwikkeling van bijtende brandgassen |
| Rookdichtheid | Volgens IEC 61034 + VDE 0482-1034 |
| Karakteristieke impedantie (100 MHz) | 100Ω ± 10Ω, voldoet aan de elektrische en transmissievereisten bij hoge frequentie gebaseerd op EN 50288-10-2 / CAT 6A |
| Flexibiliteit | Goed |
| Afwezigheid van schadelijke stoffen | Volgens de RoHS-richtlijnen van de Europese Unie |
max. 90 V
300 V
Ader/ader 2000 V
Ader/afscherming 2000 V
Vaste toepassing: 5 x d
Vaste toepasing (7-dradig): 10 x d
Vaste toepassing: -40°C / +70 °C
Flexibele toepassing: -30°C / +70 °C
UL: tot + 75°C
Volgens IEC 60754-1 + VDE 0482-754-1
Vlamvertragend en zelfdovend volgens IEC 60332-1-2 + VDE 0482-332-1-2,
Geen brandverspreiding volgens IEC 60332-3-22 + VDE 0482-332-3-22 Cat. A,
UL Horizontal Flame Test FT2, UL AWM Style 21080
IEC 60754-2 + VDE 0482-754-2 - Geen ontwikkeling van bijtende brandgassen
Volgens IEC 61034 + VDE 0482-1034
100Ω ± 10Ω, voldoet aan de elektrische en transmissievereisten bij hoge frequentie gebaseerd op EN 50288-10-2 / CAT 6A
Goed
Volgens de RoHS-richtlijnen van de Europese Unie
