SABIX® A 812 C FRNC
Halogeenvrije motorkabels met zwarte genummerde aders, verbeterde brandveiligheid, binnenmantel, koperen afscherming en vergroot temperatuurbereik

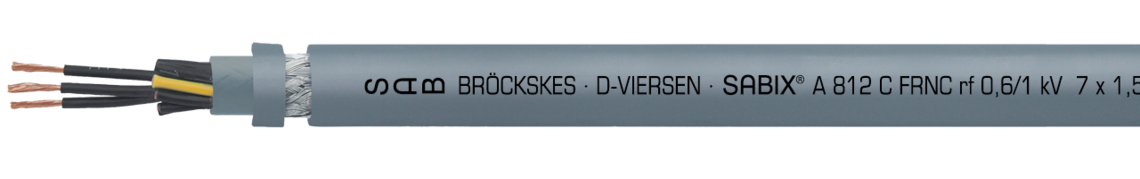

Voorbeeld markering voor SABIX® A 812 C FRNC 68120715: SAB BRÖCKSKES · D-VIERSEN · SABIX® A 812 C FRNC rf 0,6/1 kV 7 x 1,5 mm2 CE
Toepassing
De halogeenvrije motorkabel SABIX® A 812 C FRNC is afgeschermd met een koperen vlechtwerk en is opgebouwd met zwarte genummerde aders. Deze halogeenvrije motorkabel biedt een verbeterde brandveiligheid en werkt vlamvertragend zonder uitstoot van bijtende brandgassen. De afgeschermde motorkabel SABIX® A 812 C FRNC wordt onder andere toegepast in de automatiseringstechniek, automotive industrie en in de machinebouw.
Bijzondere eigenschappen
- Halogeenvrij
- Goede EMC-eigenschappen
- Geen brandverspreiding
- Vlamvertragend en zelfdovend
Opbouw
| Ader | Blanke koperlitzen volgens IEC 60228, EN 60228, VDE 0295, klasse 5 |
|---|---|
| Isolatie | SABIX® |
| Kleurcodering | Zwarte aders met opeenvolgende nummers volgens EN 50334; groengele aardedraad vanaf 3 aders |
| Samenslag | In lagen |
| Binnenmantel | SABIX® |
| Afscherming | Vlechtwerk van vertind koper |
| Buitenmantel | SABIX® |
| Kleur | Grijs (RAL 7000) |
Blanke koperlitzen volgens IEC 60228,
EN 60228, VDE 0295, klasse 5
SABIX®
Zwarte aders met opeenvolgende nummers volgens EN 50334; groengele aardedraad vanaf 3 aders
In lagen
SABIX®
Vlechtwerk van vertind koper
SABIX®
Grijs (RAL 7000)
Technische data
| Nominale spanning | Uo/U 0,6/1,0kV |
|---|---|
| Testspanning | 4000 V volgens DIN VDE 0281 deel 2 + HD 21.2 ader/afscherming 2000 V |
| Min. buigradius | Vaste toepassing: 5 x d Flexibele toepassing: 10 x d |
| Temperatuurbereik | Vaste toepassing: -40/+85°C Flexibele toepassing: -30/+85°C |
| Halogeenvrij | Volgens DIN VDE 0472 deel 815 en IEC 60754-1 |
| Brandprestaties | Geen brandverspreiding volgens IEC 60332+ EN 60332 cat. C - D. Vlamvertragend en zelfdovend volgens IEC 60332-1-2 + EN 60332-1-2 |
| Corrosiviteit van brandgassen | Volgens IEC 60754-2 & EN 50267-2-2 + VDE 0482 deel 267-2-2 - Geen ontwikkeling van bijtende brandgassen |
| Rookdichtheid | Volgens IEC 61034 + EN 61034 |
| Flexibiliteit | Goed |
| Afwezigheid van schadelijke stoffen | Volgens de RoHS-richtlijnen van de Europese Unie |
Uo/U 0,6/1,0kV
4000 V volgens DIN VDE 0281 deel 2 + HD 21.2 ader/afscherming 2000 V
Vaste toepassing: 5 x d
Flexibele toepassing: 10 x d
Vaste toepassing: -40/+85°C
Flexibele toepassing: -30/+85°C
Volgens DIN VDE 0472 deel 815 en IEC 60754-1
Geen brandverspreiding volgens IEC 60332+ EN 60332 cat. C - D.
Vlamvertragend en zelfdovend volgens IEC 60332-1-2 + EN 60332-1-2
Volgens IEC 60754-2 & EN 50267-2-2 + VDE 0482 deel 267-2-2 -
Geen ontwikkeling van bijtende brandgassen
Volgens IEC 61034 + EN 61034
Goed
Volgens de RoHS-richtlijnen van de Europese Unie
